汇流箱安装流程

汇流箱到场一入场验收一汇流箱领用一开箱验收一汇流箱支架安装一汇流箱安装一汇流箱接线一绝缘测试一验收

汇流箱安装前应符合下列要求

1、汇流箱的防护等级等技术标准应符合设计文件和合同文件的要求。

2、汇流箱内元器件完好，连接线无松动。

3、安装前汇流箱的所有开关和熔断器宜断开。

汇流箱安装应符合以下要求:

1、安装位置应符合设计要求。支架和固定螺栓应为镀锌件。

2、地面悬挂式汇流箱安装的垂直度允许偏差应小于 1.5mm。

3、汇流箱的接地应牢固、可靠。接地线的截面应符合设计要求。

4、汇流箱进线端及出线端与汇流箱接地端绝缘电阻不小于 2MΩ (DC1000V)。

5、汇流箱组串电缆接引前必须确认组串处于断路状态。

逆变器安装

设备当场一初步验收一设备领用一设备运输一设备开箱验收一设备就位、调整一设备固定一接线一检查、试验一验收

逆变器安装前应作如下准备:

1、逆变器安装前，建筑工程应具备下列条件:

1)屋顶、楼板应施工完毕，不得渗漏。

2)室内地面基层应施工完毕，并应在墙上标出抹面标高;室内沟道无积水、杂物;门、窗安装完毕。

3)进行装饰时有可能损坏已安装的设备或设备安装后不能再进行装饰的工作应全部结束。

2、对安装有妨碍的模板、脚手架等应拆除，场地应清扫干净。

3、混凝土基础及构件到达允许安装的强度，焊接构件的质量符合要求。

4、预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。

5、检查安装逆变器的型号、规格应正确无误:逆变器外观检查完好无损。

6、运输及就位的机具应准备就绪，且满足荷载要求。

7、大型逆变器就位时应检查道路畅通，且有足够的场地。

逆变器的安装与调整应符合下列要求：

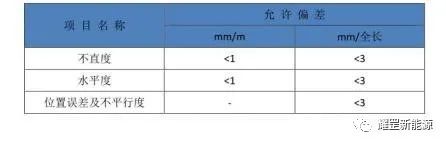

1、采用基础型钢固定的逆变器，逆变器基础型钢安装的允许偏差应符合下表的规定。

2、基础型钢安装后，其顶部宜高出抹平地面 10mm。基础型钢应有明显的可靠接地。

3、逆变器的安装方向应符合设计规定。

4、逆变器安装在震动场所，应按设计要求采取防震措施。

5、逆变器与基础型钢之间固定应牢固可靠。

逆变器内专用接地排必须可靠接地，100kw 及以上的逆变器应保证两点接地;金属盘门应用裸铜软导线与金属构架或接地排可靠接地。

逆变器直流侧电缆接线前必须确认汇流箱侧有明显断开点。

逆变器交流侧和直流侧电缆接线前应检查电缆绝缘，校对电缆相序和极性。

电缆接引完毕后，逆变器本体的预留孔洞及电缆管口应做好防火封堵。
