设备和系统调试

1.一般规定

1.1调试单位和人员应具备相应资质并通过报验。

1.2 调试方案应报审完毕，调试设备应检定合格。

1.3 使用万用表进行测量时，必须保证万用表档位和量程正确。

1.4 设备和系统调试前，安装工作应完成并通过验收。

1.5 设备和系统调试前，建筑工程应具备下列条件:

1、所有装饰工作应完毕并清扫干净。

2、装有空调或通风装置等特殊设施的，应安装完毕，投入运行。

3、受电后无法进行或影响运行安全的工作，应施工完毕。

2.光伏组件串测试

2.1光伏组件串测试前应具备下列条件：

1、所有组件应按照设计文件数量和型号组串并接引完毕。

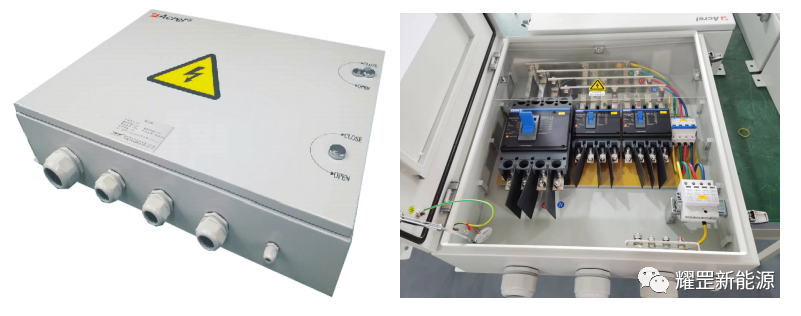

2、汇流箱内防反二极管极性应正确。

3、汇流箱内各回路电缆接引完毕，且标示清晰、准确。

4、汇流箱内的熔断器或开关在断开位置。

5、汇流箱及内部防雷模块接地应牢固、可靠，且导通良好。

6、调试人员应具备相应电工资格或上岗证并配备相应劳动保护用品。

7、监控回路应具备调试条件。

8、辐照度宜在高于或等于 700W/m2 的条件下测试。

2.2光伏组件串的检测应符合下列规定：

1、汇流箱内测试光伏组件串的极性应正确。

2、相同测试条件下的相同光伏组件串之间的开路电压偏差不应大于 2%，但最大偏差不应超过 5V。

3、组件串电缆温度应无超常温的异常情况，确保电缆无短路和破损。

4、直接测试组件串短路电流时，应由专业持证上岗人员操作并采取相应的保护措施防止拉弧。

5、在并网发电情况下，使用钳形万用表对组件串电流进行检测。相同测试条件下且辐照度不应低于 700W/m2 时相同光伏组件串之间的电流偏差不应大于5%

6、光伏组串测试完成后，应按照本制度附录3的格式填写记录。

2.3逆变器投入运行前，宜将逆变单元内所有汇流箱均测试完成。

2.4 逆变器在投入运行后，汇流箱内光伏组串的投、退顺序应符合下列规定:

1、汇流箱的总开关具备断弧功能时，其投、退应按下列步骤执行:

1)先投入光伏组件串小开关或熔断器，后投入汇流箱总开关。

2)先退出汇流箱总开关，后退出光伏组件串小开关或熔断器。

2、汇流箱总输出采用熔断器，分支回路光伏组串的开关具备断弧功能时,其投、退应按下列步骤执行:

1)先投入汇流箱总输出熔断器，后投入光伏组件串小开关。

2)先退出箱内所有光伏组件串小开关，后退出汇流箱总输出熔断器。

3、汇流箱总输出和分支回路光伏组串均采用熔断器时，则投、退熔断器前均应将逆变器解列。

2.5 汇流箱的监控功能应符合下列要求:

1、监控系统的通信地址应正确，通信良好并具有抗干扰能力。

2、监控系统应实时准确的反映汇流箱内各光伏组串电流的变化情况。
