随着国家对新能源的不断重视，为达到习总书记提出的“碳中和，碳达峰”目标，越来越多的人关注到光伏行业，光伏行业前景广阔，以下是关于逆变器调试流程介绍。

逆变器调试

一.逆变器调试前，应具备下列条件:

1、逆变器控制电源应具备投入条件。

2、逆变器直流、交流侧电缆应接引完毕，且极性(相序) 正确、绝缘良好。

3、方阵接线正确，具备给逆变器提供直流电源的条件。

二.变器调试前，应对其做下列检查:

1、逆变器接地应牢固可靠、导通良好。

2、逆变器内部元器件应完好，无受潮、放电痕迹。

3、逆变器内部所有电缆连接螺栓、插件、端子应连接牢固，无松动。

4、如逆变器本体配有手动分合闸装置，其操作应灵活可靠、接触良好，开关位置指示正确。

5、逆变器本体及各回路标识应清晰准确。

6、逆变器内部应无杂物，并经过清灰处理。

三.逆变器调试应符合下列规定:

1、逆变器的调试工作宜由生产厂家配合进行。

2、逆变器控制回路带电时，应对其做如下检查:

1)工作状态指示灯、人机界面屏幕显示应正常。

2)人机界面上各参数设置应正确。

3)散热装置工作应正常。

3、逆变器直流侧带电而交流侧不带电时，应进行如下工作:

1) 测量直流侧电压值和人机界面显示值之间偏差应在允许范围内。

2) 检查人机界面显示直流侧对地阻抗值应符合要求。

4、逆变器直流侧带电、交流侧带电，具备并网条件时，应进行如下工作:

1) 测量交流侧电压值和人机界面显示值之间偏差应在允许范围内:交流侧电压及频率应在逆变器额定范围内，且相序正确。

2）具有门限位闭锁功能的逆变器，逆变器盘门在开启状态下，不应作出并网动作。

5、逆变器并网后，在下列测试情况下，逆变器应跳闸解列:

1)具有门限位闭锁功能的逆变器，开启逆变器盘门。

2)逆变器网侧失电。

3)逆变器直流侧对地阻抗高于保护设定值。

4)逆变器直流输入电压高于或低于逆变器设定的门槛值。

5)逆变器直流输入过电流。

6)逆变器线路侧电压偏出额定电压允许范围。

7)逆变器线路频率超出额定频率允许范围。

8)逆变器交流侧电流不平衡超出设定范围。

6、逆变器的运行效率、防孤岛保护及输出的电能质量等测试工作，应由有资质的单位进行检测。

四.逆变器调试时，还应注意以下几点：

1、逆变器运行后，需打开盘门进行检测时，必须确认无电压残留后才允许作业。

2、逆变器在运行状态下，严禁断开无断弧能力的汇流箱总开关或熔断器。

3、如需接触逆变器带电部位，必须切断直流侧和交流侧电源、控制电源。

4、严禁施工人员单独对逆变器进行测试工作。

五.逆变器的监控功能调试应符合下列要求:

1、监控系统的通信地址应正确，通信良好并具有抗干扰能力。

2、监控系统应实时准确的反映逆变器的运行状态、数据和各种故障信息。

3、具备远方启、停及调整有功输出功能的逆变器，应实时响应远方操作，动作准确可靠。

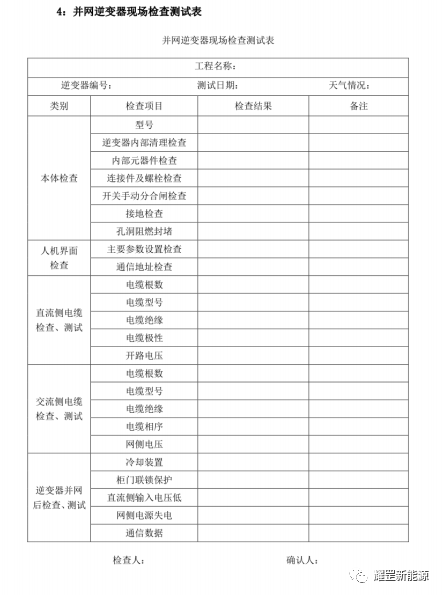

六.工人员测试完成后，应按照下图的格式填写施工记录。
